Hur kopplar man in armaturkabeln?
Snabb översikt: Installation och anslutning av armaturkabel
- Fast installation kräver behörig elektriker i Sverige – inga undantag, oavsett hur enkel armaturen verkar.
- Använd alltid dragavlastning via apparatdosa – utan den lossnar ledarna efter vibrationer och temperaturväxlingar i verkstaden.
- I tuffa verkstadsmiljöer: välj Wago eller skruvplint framför Dupont-kontakt – mer robust och håller längre.
- Skarvkopplingar hör hemma i en separat kopplingsdosa, inte bakom eller under armaturen.
- Installationsanvisningar och datablad finns direkt på produktsidan på ledmegastore.se – eller kontakta den svenska tekniska supporten med 15+ års erfarenhet av LED.
Hur kopplar man in armaturkabeln – steg för steg
Fast installation av en armatur är inte ett gör-det-själv-projekt i Sverige. En behörig elektriker ska ansluta armaturen till antingen en utanpåliggande kopplingsdosa i taket eller en apparatdosa med dragavlastning. Det är kravet som gäller – inte en rekommendation.
Krav på behörig elektriker vid fast installation i Sverige
Fast elinstallation kräver behörig elektriker – oavsett om det gäller en enkel takarmatur i verkstaden eller ett mer avancerat system. Elektrikern ansvarar för att anslutningen är korrekt och att installationen uppfyller gällande krav. Kontakta vår tekniska support om du vill veta vad som gäller för din specifika installation – med 15+ års erfarenhet av LED-belysning ger de dig ett rakt svar.

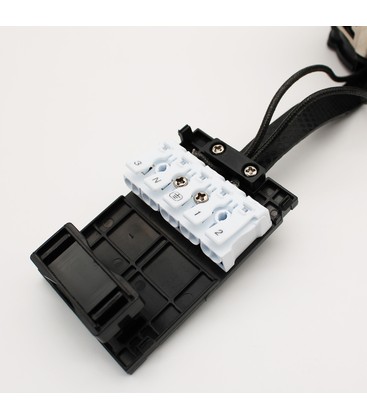

Dragavlastning och kopplingsdosa: rätt montering för att skydda anslutningspunkterna
Dragavlastningen hindrar kabeln från att dra i anslutningspunkten när armaturen rör sig eller tynger ned. Utan den lossnar ledarna – inte direkt, men efter ett år av vibrationer och temperaturväxlingar i en verkstad. Använd en apparatdosa med inbyggd dragavlastning. Det är rätt lösning och den metod armaturen är konstruerad för.

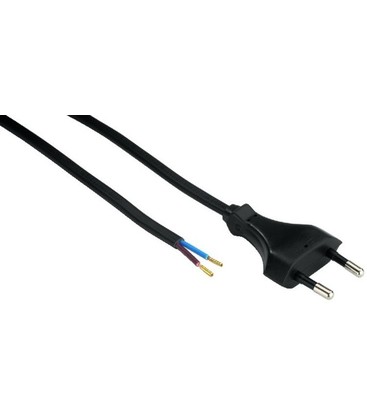

---Vilken kabel är rätt – kabeln med gråa streck eller den andra?
På en armaturkabel med två ledare måste du skilja fas från nolla. Det vanligaste sättet är via kabelmarkeringar – exempelvis grå streck längs ena ledaren. Den markerade och den omärkta ledaren har olika funktioner, och du måste koppla dem rätt.

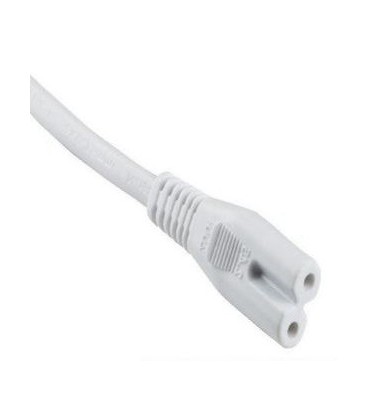

På nya armaturer sitter ofta en kort förmonterad kabel från fabrik. Den är inte ett tillägg – den är avsedd som anslutningskabel direkt till kopplingsdosan eller apparatdosan. Byt inte ut den utan anledning.
Osäker på vilken ledare som är fas och vilken som är nolla på just din armatur? Se produktsidan på ledmegastore.se eller kontakta vår tekniska support – det är snabbare än att gissa.
---Dupont-kontakt, Wago eller plint – vilket passar till Snappy-strömförsörjningen?
Kabeln i Snappy-ekosystemet (och liknande system) har ofta en Dupont-kontakt i ena änden – plug-and-play. Behöver du ansluta till en annan typ av strömförsörjning klipper du bort Dupont-kontakten och ansluter ledningarna med exempelvis Wago-kopplare. Det fungerar utan problem.
Dupont, Wago och skruvplint – för- och nackdelar i verkstadsmiljö
- Dupont-kontakt: Snabb att koppla in och lätt att byta ut. Passar inom Snappy-systemet. Inte byggd för vibrationer eller tuffare mekanisk påfrestning.
- Wago: Fjäderklemma utan skruvmejsel. Snabb att ansluta, enkel att öppna igen vid felsökning. Pålitligt val när du klippt bort Dupont-kontakten.
- Skruvplint: Den klassiska lösningen. Tar lite mer tid vid installation men sitter stadigt. Rätt val för en permanent anslutning som inte lossnar.
I en verkstad med vibrationer, ryck och temperaturväxlingar – välj Wago eller skruvplint.
---Skarvkopplingar och kopplingsdosor – var hör de hemma?
Skarvkopplingar får inte placeras bakom eller under armaturen. Utrymmet är inte avsett för det, och det skapar problem både vid installation och vid felsökning längre fram.
Montera i stället en separat kopplingsdosa på lämplig plats – exempelvis i taket eller på väggen i närheten. Dra kabeln därifrån till armaturen. Det ger en ren installation med ordentlig åtkomlighet och håller längre.
---Strömkabel på kortsidan och genomföring – hur är det tänkt?
På panel- och remselarmaturer leds strömkabeln in från kortsidan av armaturen och vidare till strömförsörjningen – en medveten konstruktion.
Har du en v-tac-kanal i installationen är den avsedd för dold kabelledning, så att kabeln inte syns utanpåliggande längs vägg eller tak.
Ett alternativ för LED-paneler är en strömförsörjning med strömbrytare eller dimmer i vägguttagsformat. Det ger enkel åtkomlighet och möjlighet att justera ljuset direkt vid panelen. Kontakta vår tekniska support om du är osäker på vilket alternativ som passar din panel – vi har Sveriges största sortiment av LED-lösningar och hittar rätt alternativ för din installation.
---Vanliga frågor om installation och anslutning av armaturkabel
Kan man ha kopplat fel fast belysningen lyser?
Ja. Att belysningen lyser bekräftar att det finns ström – inte att fas och nolla sitter rätt. Felaktig polaritet kan påverka säkerheten och komponenternas livslängd, även om armaturen verkar fungera normalt. Är du osäker, låt en behörig elektriker kontrollera anslutningen. Det tar kort tid och ger ett säkert svar.
Har lampan en kontakt till vanligt vägguttag – ja eller nej?
Det beror på produkten. Vissa armaturer och drivdon levereras med stickkontakt för vanligt vägguttag (230 V), andra är avsedda för fast installation utan stickkontakt. Se produktsidan på ledmegastore.se för den aktuella armaturen – det framgår tydligt där. Fortfarande osäker? Kontakta vår tekniska support så får du ett direkt svar.
Kan jag få installationsanvisningen innan jag beställer?
Teknisk dokumentation och installationsanvisningar finns på respektive produktsida på ledmegastore.se. Kontrollera att du är inne på rätt sida – exempelvis finns Chloe Slim GU11/MR11 i två versioner: en för 3-fasskena och en för direkt takmontage. Dokumentationen skiljer sig åt mellan versionerna. Hittar du inte vad du söker kontaktar du vår tekniska support, så hjälper de dig till rätt underlag. Beställer du för över 500 kr tillkommer ingen fraktkostnad.
Var hittar man installationsanvisningar och teknisk dokumentation på ledmegastore.se?
Direkt på produktsidan för den aktuella armaturen. Där finns datablad, installationsanvisningar och tekniska specifikationer samlade. Behöver du hjälp att hitta rätt – eller har du en äldre produkt där dokumentationen inte är självklar – kontaktar du vår svenska tekniska support. Med 15+ års erfarenhet av LED-belysning vet de exakt vad som gäller för din installation.
Bör jag mata AC fram till slingan och montera drivdonet (651-0) där, eller placera drivdonet vid AC-källan och mata DC genom matarkabeln? Avståndet är ca 6 m och LED-slingan ca 12 m.
Generellt rekommenderas det att placera drivdonet så nära LED-slingan som möjligt och mata AC-sidan fram dit. DC-kablar kan ge spänningsfall över längre sträckor, vilket kan påverka ljusstyrka och jämnhet – särskilt på en 12 m slinga. Är du osäker på vad som passar bäst för din specifika produkt och installation, kontakta vår tekniska support så hjälper de dig med ett konkret svar.
Hur klipper man LED-slingan rätt när man ska skarva in en extra del – klipper man bort den ledande metallbiten vid klippsymbolen?
Klippsymbolen markerar exakt var det är säkert att klippa utan att skada aktiva komponenter. Klippet görs mitt i den markerade zonen, vilket lämnar en liten ledande yta på vardera sida om snittet – tillräckligt för att ansluta en skarv eller kontakt. Du klipper alltså inte bort kontaktpunkten, utan delar den. Kontakta vår tekniska support om du är osäker på hur det ser ut på just din slinga.
Måste jag komplettera med något tillbehör, eller kan jag skarva ihop LED-slingan med vanlig elkabel?
Supporten rekommenderar att använda och skarva ihop två AnyCut-startkablar för ändamålet – det ger en säker och korrekt anslutning anpassad för LED-slingan.
Kan jag ansluta två LED-slingor parallellt direkt på controllern istället för att koppla dem i serie?
Det är teoretiskt möjligt om du använder en 3-vägs förgreningsdosa, till exempel en svart Y-kopplingsbox med 5 ledare. Ska slingorna sitta helt separat och inte kunna kopplas ihop på det sättet, behöver den andra slingan en egen controller.
Hur sätter jag fast kablarna igen på Neon Flex LED?
Supporten rekommenderar att använda en dedikerad startkontakt som tillbehör – närmare bestämt "Kontakt till 8×16 24V Neon Flex LED". Den är anpassad för kabeltypen och ger en säker anslutning.
Kan man montera en kopplingsdosa mellan LED-sektionerna för injection-anslutning?
Kopplingsdosor av standardtyp är designade för grövre kablar och blir inte täta med de tunna kablarna från LED-sektioner. Det går att använda dem, men då behöver du bygga upp kabeldiametern vid genomföringarna med krympslang – gärna med lim – för att säkerställa att dosan förblir tät.
Kan ni rekommendera vad jag behöver för att sätta ihop ett komplett LED-system?
För ett typiskt upplägg rekommenderas en COB LED-strip (t.ex. 10 m, 2700K) som klipps till önskade längder, en strömförsörjning på 75W/24V för att täcka det totala effektbehovet (ca 42W i exemplet), en RF-dimmer med fjärrkontroll för gemensam styrning av alla delar, samt två startkontakter för inkoppling. Kontakta vår tekniska support med dina mått och önskemål så hjälper de dig att välja rätt komponenter för just din installation.
