Kan en armatur med sensor tända övriga armaturer?
Snabb översikt – installation av sensorer och armaturer
- En enda PIR-masterarmatur räcker för att styra en hel slinga – resten kan vara standardarmaturer utan egna sensorer.
- Kontrollera alltid sensorns maxbelastning (watt) innan du kopplar in fler armaturer i slingan.
- Vid 24V-installationer: lyser det inte, vänd anslutningen – omkastad polaritet är den vanligaste orsaken.
- Dimmern placeras alltid mellan skarven och 230V-matningen, aldrig mellan stripen och skarven.
- Osäker på kompatibilitet eller komponenter? LEDMegaStore har 15+ års teknisk erfarenhet och svensk kundtjänst – fri frakt på beställningar över 500 kr.
Installation och anslutning av sensorer – en praktisk guide
Den här guiden täcker hur du kopplar in sensorer, drivdon och LED-armaturer rätt – utan krångel. Oavsett om du ska styra en hel slinga med en enda sensor eller välja rätt kabel till en vattentät armatur, hittar du svaret här. Allt baserat på faktiska installationsfall och 15+ års teknisk erfarenhet – samma kompetens som ligger bakom Sveriges största sortiment av LED-lösningar på LEDMegaStore.se.
Kan en armatur med sensor tända övriga armaturer utan sensor?

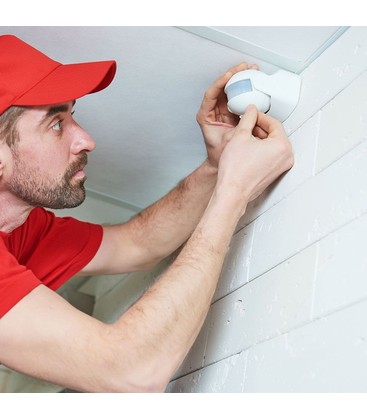

Ja. Du behöver inte en sensor i varje armatur. En enda PIR-armatur fungerar som master i kretsen – den känner av rörelse och skickar signal vidare till övriga armaturer i slingan. De andra lyser upp som svar på masterns signal, utan egna sensorer.
Det håller nere kostnaden och förenklar installationen. Alla PIR-infraröda sensorer i vårt sortiment klarar den här typen av styrning för det antal armaturer det handlar om i en normal slinga.
Praktiskt resultat: köp en sensorarmatur och låt resten vara standardarmaturer. Fungerar utmärkt i verkstäder, förråd och garage där du vill ha rörelsestyrd belysning längs hela taket utan separata styrkablar till varje punkt.
Seriekoppling vs. parallellkoppling – när används vad?
Det här är en punkt där många gör fel – och det tar tid att rätta till efteråt.
Seriekoppling innebär att armaturerna kopplas efter varandra i en slinga. Strömmen är densamma genom hela kedjan. Det är standardmetoden för spottar och inbyggnadsarmaturer med gemensam sensor. Enkelt att dra, enkelt att felsöka.
Parallellkoppling innebär att varje armatur kopplas direkt till matningsledningen och får full spänning. Används när varje punkt ska vara oberoende – eller när armaturerna kräver det av effektskäl.
För PIR-sensorstyrd belysning i en slinga är seriekoppling standardvalet. Sensorn i masterarmaturen bryter eller sluter strömmen för hela slingan. Kontrollera sensorns maxbelastning (watt) innan du kopplar in fler armaturer än vad den klarar.

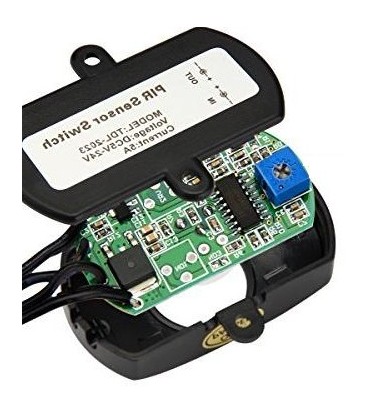

Kopplingsschema för sensor, drivdon och LED-strip
Ordningen är enkel när du vet hur kontakterna sitter:
- Koppla transformatorn (drivdonet) till sensorn – i änden med hankontakten.
- Koppla LED-stripen till sensorn – i änden med honkontakten.
Ett enkelt drivdon med bara +/– räcker för de flesta LED-strips utan dimning eller färgstyrning.
Lyser det inte? Första kontrollen: plus och minus är troligen omkastade. Vänd anslutningen till LED-stripen – det är den vanligaste orsaken vid 24V-installationer. 24V-strips är polaritetskänsliga, till skillnad från 230V-armaturer.
Ingen avancerad utrustning behövs. En enkel multimeter på DC-läge bekräftar polariteten på sekunder.
Kabelspecifikationer för inbyggda LED-armaturer
Kontrollera dessa punkter innan du drar kablar:
- Kabeldimension: För kortare dragningar (upp till 5–10 meter) med låg effekt räcker 0,75 mm². Längre dragningar eller högre effekt kräver 1,5 mm² eller mer för att undvika spänningsfall.
- Spänningsfall: Vid 24V-system märks spänningsfall snabbt som svagare ljus i slutet av slingan. Håll kabelkörningarna korta eller kompensera med tjockare kabel.
- Inbyggnadsdjup: Kontrollera att utrymmet bakom tak eller vägg räcker – både för armaturen och för en ordentlig anslutning utan att kabeln kröks hårt.
- Kabeltyp: Använd kabel godkänd för fast installation (t.ex. MKJF eller likvärdig) om kabeln dras inbyggd. Sladdtyp passar inte för fast dragning i vägg eller tak.
Mät upp kabellängderna innan du beställer – det sparar ett extra butiksbesök.
Var placeras dimmern – mellan kontakt och slinga eller fristående?
Installationsordningen är fast:
Strip → Stripanslutning → Skarv → Dimmer → 230V
Dimmern sitter alltså mellan skarven och 230V-matningen – inte mellan stripen och skarven. Gör du det bakvänt fungerar dimmern inte som den ska, eller inte alls.
Dimmern är konstruerad för inbyggnad i vägg (standard dosmått), men det är inget krav. Placera den valfritt längs installationen så länge den sitter åtkomligt. I en verkstadsmiljö kan det vara praktiskt att bygga in den i en liten låda på väggen istället för att hugga upp en urdosa.
Kontrollera att dimmern är kompatibel med din LED-drivers effektområde. En dimmer dimensionerad för 100W fungerar dåligt med bara 10W last – det ger flimmer eller instabil dimning i det nedre registret.
Sensor placerad mellan eluttag och anslutning – vilket alternativ passar?

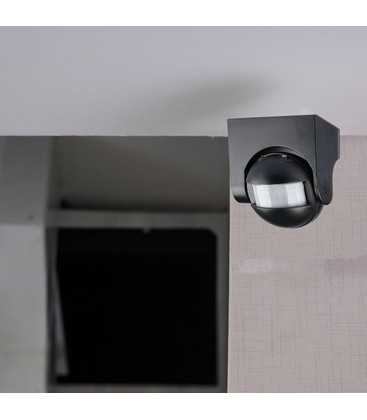

Det finns ingen modell som placeras direkt på sladden mellan armaturen och eluttaget. En sensor installeras i den fasta installationen – inte som ett stickkontaktsadapter på sladden.
Planera in sensorn från början. Har du redan dragna kablar och ett uttag på plats är lösningen att installera sensorn i kopplingsdosan eller i armaturen, beroende på modell. Kontakta vår kundtjänst om du är osäker på vilket alternativ som passar din installation.
Felsökning av rörelsesensorer som inte fungerar eller inte släcker helt
Sensorn dimrar ner men släcker inte helt? Vanliga orsaker:
- Bakgrundsljus eller värmekällor: PIR-sensorer reagerar på rörlig värme. En värmefläkt, sol genom ett fönster eller en annan varm yta i synfältet håller sensorn aktiv.
- Känslighet för hög: Sänk känsligheten (potentiometern märkt "SENS" på sensorn). Börja från mitten och justera nedåt.
- Tidsinställning för lång: Om "time"-potentiometern är på max kan det verka som att lampan aldrig släcker. Ställ ned till minimum och testa.
- Felaktig kabelordning: Kontrollera att fas och nolla är korrekt inkopplade. Omkastade ledare ger exakt detta symptom.
- Placering: Sensorn ska inte peka mot värmekällor, fönster eller andra lampor. Montera den så att synfältet täcker rörelseområdet.
Ingen sensor fungerar alls? Se FAQ-avsnittet längre ned. Kommer du inte vidare – kontakta vår kundtjänst. Vi felsöker installationen steg för steg, och med 30 dagars öppet köp riskerar du ingenting om något ändå inte passar.
Skymningsrelä som styrmetod – kompatibilitet med LED-armaturer
Ett skymningsrelä tänder belysningen automatiskt när det blir mörkt och släcker när det ljusnar. Ingen rörelse krävs – ren ljusnivåstyrning. Passar entrébelysning, fasadbelysning eller garageuppfart där du vill ha ljus hela natten utan att tänka på det.
Kompatibilitet med LED-armaturer är i regel god, men kontrollera alltid:
- Minimilast: Många skymningsreläer kräver en viss minimilast för att fungera stabilt. LED-armaturer drar ofta så lite att relät inte känner lasten. Kontrollera reläets datablad.
- Dimbara armaturer: Kombinerar du skymningsrelä med dimbar LED – kontrollera att relät och drivdonet är kompatibla. Annars riskerar du flimmer.
- IP-klass på relät: För utomhusmontage krävs minst IP44, helst IP65 om relät sitter exponerat.
Osäker på vilket relä som passar din armatur? Kontakta vår kundtjänst – vi hjälper dig matcha rätt komponenter.
Styra belysning med dörröppning – brytare, magnet eller skjutdörr
Dörrstyrd belysning är praktiskt i skåp, förråd och verkstadshyllor. Lösningen beror på dörrtyp.
Reed-relä med magnet är enklast för gångjärnsdörrar och skåpluckor. En liten magnet sitter på dörren, reed-kontakten på karmen. När dörren öppnas bryts magnetfältet och kontakten sluter – lampan tänds. Inga rörliga delar som slits. Robust och tyst.
Tryckkontakt (mikrobrytare) fungerar mekaniskt – dörren trycker in kontakten när den stängs, lampan tänds när trycket försvinner. Vanligt i kylskåp och verktygsskåp. Enkel att installera, men kontakten måste sitta rätt i förhållande till dörren.
Skjutdörrar kräver en annan lösning eftersom det saknas en tydlig öppen/stängd-position. En magnetkontakt i slutläget eller en rullkontakt längs spåret fungerar. Alternativt en PIR-sensor inuti utrymmet – den aktiveras när dörren öppnas och ljus når sensorn.
LED-strip passar utmärkt för inbyggnadsbelysning i skåp och hyllor. Klipp stripen till rätt längd (klippmarkeringarna sitter var 50:e mm på de flesta strips), montera längs hyllkanten eller insidan av dörren, och anslut till valfri kontakt- eller relälösning. Stripen behöver ett drivdon – dimensionera det efter total watt på stripen, inte bara längden.
Vilken kabel behövs för vattentät LED-armatur?
För att ansluta en vattentät armatur till ett vägguttag behöver du:
- En skruvlös snabbkoppling för 2 skarvar – anslut armaturen utan att skruva fast ledarna manuellt.
- En 150 cm strömkabel (250V) – räcker för de flesta väggmonteringar där uttaget sitter i närheten.
Snabbkopplingen är praktisk i fuktiga miljöer – inga exponerade skruvklämmor som oxiderar. Mät upp din faktiska dragningslängd innan du beställer. Behöver du längre kabel är det bättre att köpa rätt från start än att skarva.

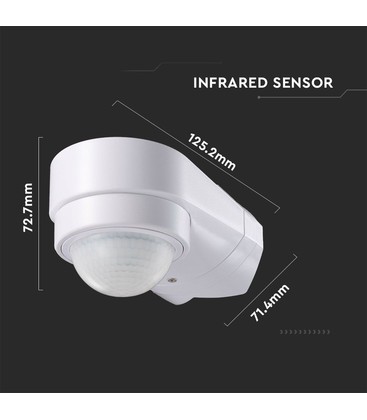

Vattentäta armaturer (IP65 och uppåt) är tätade vid kabelingången. Skada inte tätningen när du drar in kabeln – då förlorar armaturen sin IP-klassning och fukt kan tränga in.
Vanliga frågor om installation och anslutning av sensorer
Ska spottarna seriekopplas?
Ja. Spottar i en slinga kopplas i serie – ut från en spotts anslutning och in i nästa. Sensorn i masterarmaturen styr hela slingan med ett enda styrsignal.
Går det att styra med skymningsrelä?
Ja, det fungerar med LED-belysning. Se avsnittet om skymningsrelä ovan för vad du behöver kontrollera gällande kompatibilitet. Vilken lösning som passar beror på din armatur och installation – kontakta vår kundtjänst så hjälper vi dig hitta rätt kombination.
Kan nuvarande rörelsesensorer användas vid ombyggnad?
Det beror på sensorns specifikationer och vad den nya armaturen kräver. En PIR-sensor fungerar med en ny armatur om effektgräns och spänning matchar. Kontakta vår kundtjänst med uppgifter om din befintliga sensor och den nya armaturen – vi går igenom kompatibiliteten med dig.
Jag vill köpa 8 armaturer med rörelsevakt som tillbehör – vad behöver jag och vad kostar det?
Kontakta vår kundtjänst så sätter vi ihop en komplett komponentlista och ger dig ett pris baserat på dina faktiska behov. Vi hanterar både privatpersoner och företag och kan ge rabatt vid större volymer. Beställer du för 500 kr eller mer tillkommer ingen fraktkostnad.
Hur ser anslutningen ut – medföljer kabel eller drar man in egen?
Det varierar mellan modeller. Vissa armaturer levereras med fast anslutningskabel, andra har en ingång där du drar in egen kabel. Kontrollera produktsidan för den aktuella modellen – där framgår anslutningstyp och eventuell kabellängd. Hittar du inte uppgiften, kontakta kundtjänst med artikelnummer så svarar vi direkt.
Ingen sensor fungerar alls – tips?
Börja med grunderna: kontrollera att strömmen når sensorn (mät med multimeter eller testa med en annan last). Kontrollera sedan kabelordningen – fas, nolla och skyddsledare ska sitta rätt. Är allt korrekt inkopplat och sensorn fortfarande inte reagerar kan det vara ett fabrikationsfel. Se felsökningsavsnittet ovan för fler kontrollpunkter. Kommer du inte vidare – kontakta vår kundtjänst så felsöker vi installationen tillsammans med dig.
